| PP180シリーズ（180アンペアｘ1極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| １３８０ | 青 | ５３．５ | 1 / 0 |
| １３８０G１ | 黒 | ↑ | ↑ |
| １３８０G２ | 白 | ↑ | ↑ |
| １３８０G３ | 赤 | ↑ | ↑ |
| １３８０G４ | 緑 | ↑ | ↑ |
| PP120シリーズ（120アンペアｘ1極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| １３２０ | 青 | ３３．６ | ＃２ |
| １３２０G１ | 黒 | ↑ | ↑ |
| １３２０G２ | 白 | ↑ | ↑ |
| １３２０G３ | 赤 | ↑ | ↑ |
| １３２０G４ | 緑 | ↑ | ↑ |
| PP45シリーズ（45アンペアｘ1極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| 1327/261G2 | 赤 | ５．３／２．１ | ＃１０/＃１４ |
| 1327G5/261G2 | 緑 | ↑ | ↑ |
| 1327G6/261G2 | 黒 | ↑ | ↑ |
| 1327G7/261G2 | 白 | ↑ | ↑ |
| 1327G8/261G2 | 青 | ↑ | ↑ |
| 1327G16/261G2 | 黄 | ↑ | ↑ |
| 1327G17/261G2 | 橙 | ↑ | ↑ |
| 1327G1/261G2 | 灰 | ↑ | ↑ |
| 1327G21/261G2 | 茶 | ↑ | ↑ |
| 1327G22/261G2 | 桃 | ↑ | ↑ |
| 1327G23/261G2 | 紫 | ↑ | ↑ |
| PP30シリーズ（30アンペアｘ1極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| １３３０ | 赤 | ３．３／１．３ | ＃１２/＃１６ |
| １３３０G２ | 緑 | ↑ | ↑ |
| １３３０G４ | 黒 | ↑ | ↑ |
| １３３０G５ | 白 | ↑ | ↑ |
| １３３０G１１ | 黄 | ↑ | ↑ |
| １３３０G１２ | 青 | ↑ | ↑ |
| １３３０G１３ | 橙 | ↑ | ↑ |
| １３３０G１４ | 灰 | ↑ | ↑ |
| PP15シリーズ（15アンペアｘ1極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| １３９５ | 赤 | １．３／１．５ | ＃１６/＃２０ |
| １３９５G１ | 黒 | ↑ | ↑ |
| １３９５G２ | 白 | ↑ | ↑ |
| １３９５G３ | 緑 | ↑ | ↑ |
| １３９５G４ | 青 | ↑ | ↑ |
| １３９５G５ | 黄 | ↑ | ↑ |
| １３９５G６ | 橙 | ↑ | ↑ |
| １３９５G７ | 灰 | ↑ | ↑ |
| SB350シリーズ（350アンペアｘ２極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２３Ｇ１ | 黄 | 67.4 | 2 / 0 |
| ６３２３Ｇ２ | 黄 | 107.2 | 4 / 0 |
| ６３２３Ｇ４ | 黄 | 152.0 | 300MCM |
| ６３２３Ｇ５ | 黄 | 85.2 | 3 / 0 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２２Ｇ１ | 赤 | 67.4 | 2 / 0 |
| ６３２２Ｇ２ | 赤 | 107.2 | 4 / 0 |
| ６３２２Ｇ４ | 赤 | 152.0 | 300MCM |
| ６３２２Ｇ５ | 赤 | 85.2 | 3 / 0 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２０Ｇ１ | 灰 | 67.4 | 2 / 0 |
| ６３２０Ｇ２ | 灰 | 107.2 | 4 / 0 |
| ６３２０Ｇ４ | 灰 | 152.0 | 300MCM |
| ６３２０Ｇ５ | 灰 | 85.2 | 3 / 0 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２１Ｇ１ | 青 | 67.4 | 2 / 0 |
| ６３２１Ｇ２ | 青 | 107.2 | 4 / 0 |
| ６３２１Ｇ４ | 青 | 152.0 | 300MCM |
| ６３２１Ｇ５ | 青 | 85.2 | 3 / 0 |
| SB175シリーズ（175アンペアｘ２極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２８Ｇ１ | 黄 | 53.5 | 1 / 0 |
| ６３２８Ｇ５ | 黄 | 33.6 | ＃2 |
| ６３２８Ｇ６ | 黄 | 21.1 | ＃4 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２７Ｇ１ | 橙 | 53.5 | 1 / 0 |
| ６３２７Ｇ５ | 橙 | 33.6 | ＃2 |
| ６３２７Ｇ６ | 橙 | 21.1 | ＃4 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２９Ｇ１ | 赤 | 53.5 | 1 / 0 |
| ６３２９Ｇ５ | 赤 | 33.6 | ＃2 |
| ６３２９Ｇ６ | 赤 | 21.1 | ＃4 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２５Ｇ１ | 灰 | 53.5 | 1 / 0 |
| ６３２５Ｇ５ | 灰 | 33.6 | ＃2 |
| ６３２５Ｇ６ | 灰 | 21.1 | ＃4 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３２６Ｇ１ | 青 | 53.5 | 1 / 0 |
| ６３２６Ｇ５ | 青 | 33.6 | ＃2 |
| ６３２６Ｇ６ | 青 | 21.1 | ＃4 |
| SB120シリーズ（120アンペアｘ２極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６８０２Ｇ１ | 赤 | 33.6 | ＃2 |
| ６８０２Ｇ２ | 赤 | 21.1 | ＃4 |
| ６８０２Ｇ３ | 赤 | 13.3 | ＃6 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６８００Ｇ１ | 灰 | 33.6 | ＃2 |
| ６８００Ｇ２ | 灰 | 21.1 | ＃4 |
| ６８００Ｇ３ | 灰 | ＃6 | |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６８０１Ｇ１ | 青 | 33.6 | ＃2 |
| ６８０１Ｇ２ | 青 | 21.1 | ＃4 |
| ６８０１Ｇ３ | 青 | 13.3 | ＃6 |
| SB50シリーズ（50アンペアｘ２極） 600VAC/VDC | |||
|---|---|---|---|
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ７ | 黄 | 13.3 | ＃６ |
| ６３３１Ｇ８ | 黄 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ１１ | 橙 | 13.3 | ＃６ |
| ６３３１Ｇ１２ | 橙 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ１ | 赤 | 13.3 | ＃６ |
| ６３３１Ｇ２ | 赤 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３１９ | 灰 | 13.3 | ＃６ |
| ６３１９Ｇ１ | 灰 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ５ | 青 | 13.3 | ＃６ |
| ６３３１Ｇ６ | 青 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ９ | 緑 | 13.3 | ＃６ |
| ６３３１Ｇ１０ | 緑 | 5.5 / 3.3 | ＃10 / 12 |
| 型番 | ケース色 | 電線サイズ（sq.mm) | 電線サイズ（AWG） |
| ６３３１Ｇ３ | 黒 | 13.3 | ＃６ |
| ６３３１Ｇ４ | 黒 | 5.5 / 3.3 | ＃10 / 12 |
※アンダーソン（Anderson Power Products)）製品の御紹介
株式会社システック
Copyright (C) 2007 systech_ All Rights Reserved.
※上記にGNDを追加した仕様(SBX175/SBX350)
も御座います。
も御座います。
←お問い合わせ、資料請求はこちらまで。
←お問い合わせ、資料請求はこちらまで。

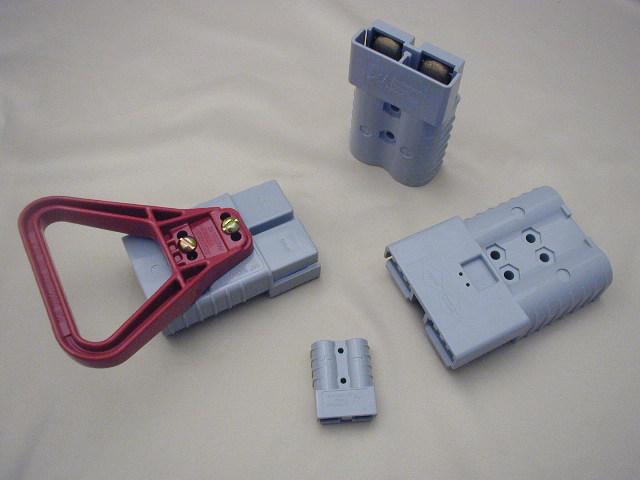

【特徴】
■SBシリーズはプラグとソケットの区別が無く、
同じもの同士を勘合させて使用するユニークな
構造になっています。
■１極当たり50A、120A、175A、350Aの２極で
成り立っております
■簡易ロック付き。
■取っ手付きもあり（別売）
同じもの同士を勘合させて使用するユニークな
構造になっています。
■１極当たり50A、120A、175A、350Aの２極で
成り立っております
■簡易ロック付き。
■取っ手付きもあり（別売）

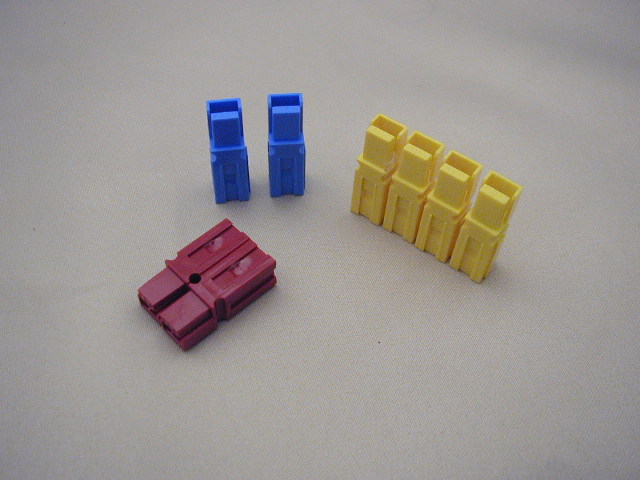

SBシリーズ（マルチポール型）
１極当たり15A、25A、30A、45A、75Aの
計4種類あります。
（カラー：全11色）
連結することにより、多極として使用することが
出来ます。
ケーブル中継用、基板実装用、パネル取り付け用。
簡易ロック付き。
オプションにてパネル取り付けキット、ガイドピン等もあり。
計4種類あります。
（カラー：全11色）
連結することにより、多極として使用することが
出来ます。
ケーブル中継用、基板実装用、パネル取り付け用。
簡易ロック付き。
オプションにてパネル取り付けキット、ガイドピン等もあり。
【特徴】
シングルポール型
