絶縁付コネクタ：１pin辺り135〜700A（ロック付き）

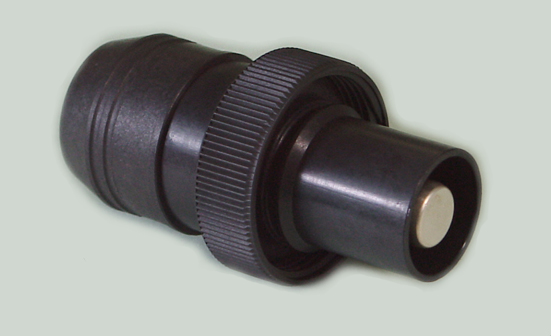

■ケーブル用プラグ（CPシリーズ）

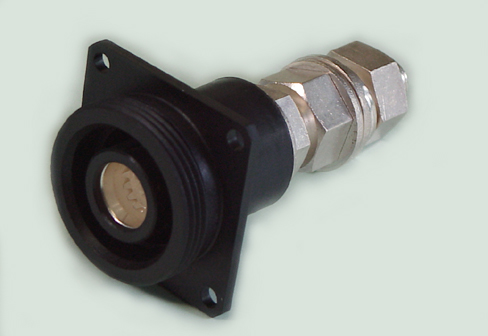

■パネル取付用レセプタクル（PRシリーズ）

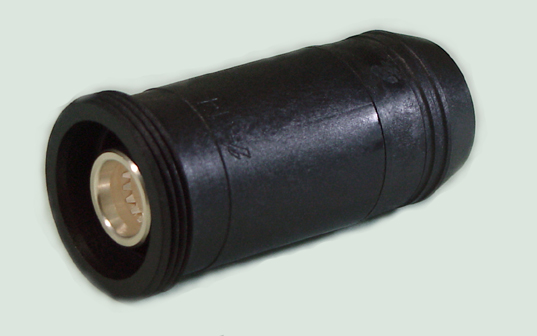

■ケーブル中継用レセプタクルソケット（CRシリーズ）
■ボディ（絶縁体）はUL94-V0を使用。
※特殊なケーブルをお使いの方はご相談下さい。

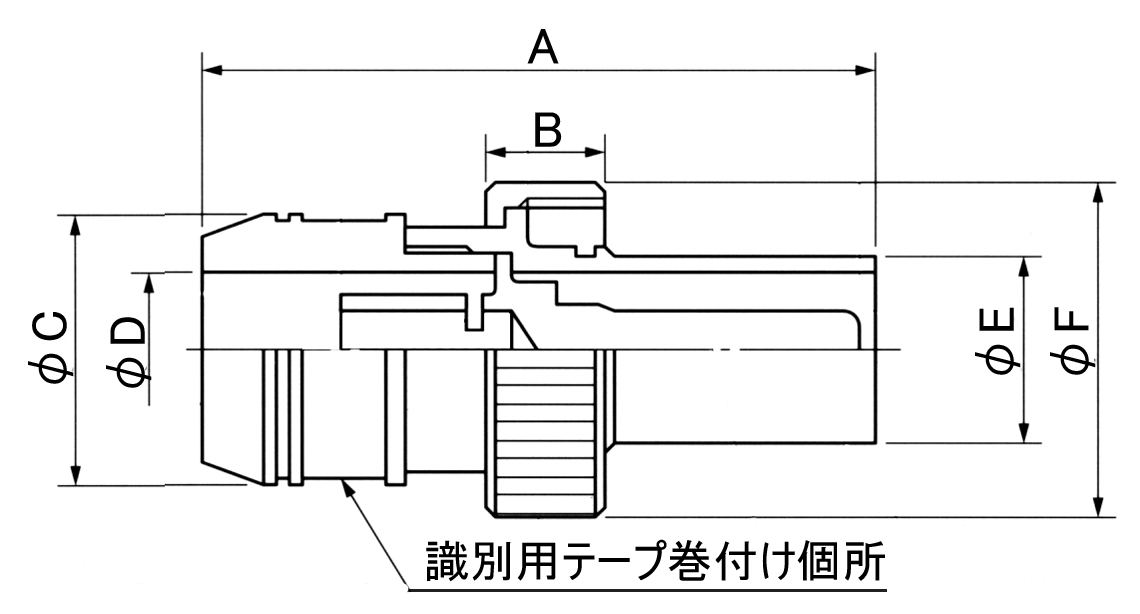

ケーブル用プラグ（ＣＰシリーズ）定格電圧は全て600VAC
型式
定格電流
（Ａ）
ピン外径
スリーブサイズ
（ダイスサイズ）

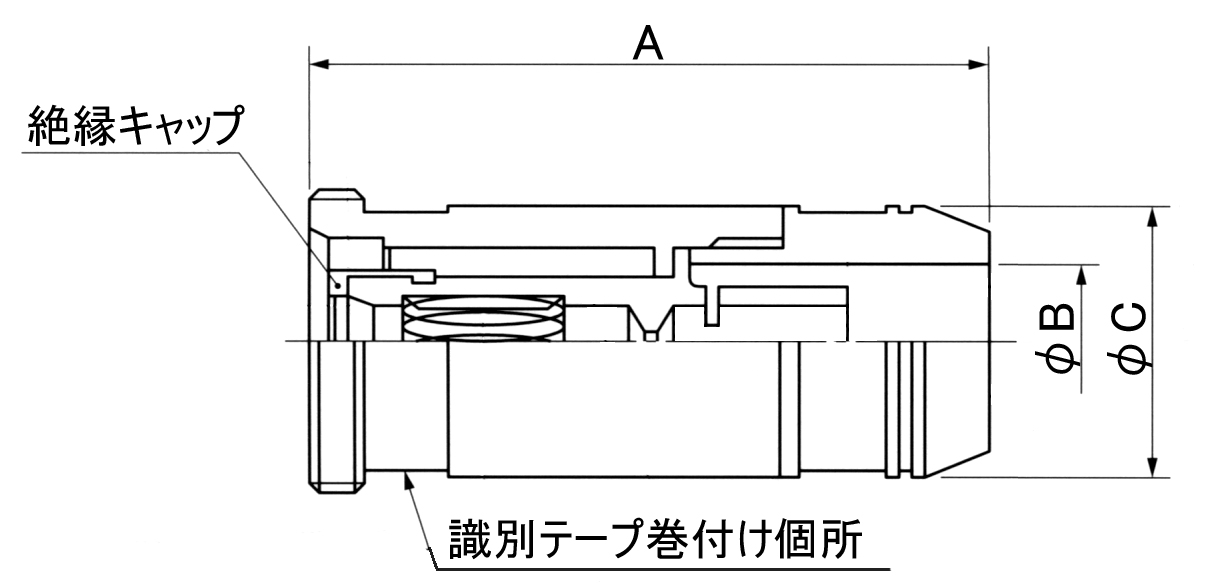

Ａ
Ｂ
φＣ
φＤ
φＥ
φＦ
CP8-22
135
8
22
75
13
29.0
16.6
19.6
36
CP10-38
190
10
38
82
15
34.2
21.6
22.6
41
CP10-60
245
60
CP10-70
245
70
CP14-100
350
14
100
86
39.0
26.3
27.2
47
CP18-150
425
18
150
96
17
44.2
30.5
32.2
52
CP20-200
530
20
200
109
20
55.4
41.6
39.2
65
CP20-325
620
250
700
325
パネル取付用レセプタクル（ＰＲシリーズ）定格電圧は全て600VAC
型式
定格電流
（Ａ）
ピン外径

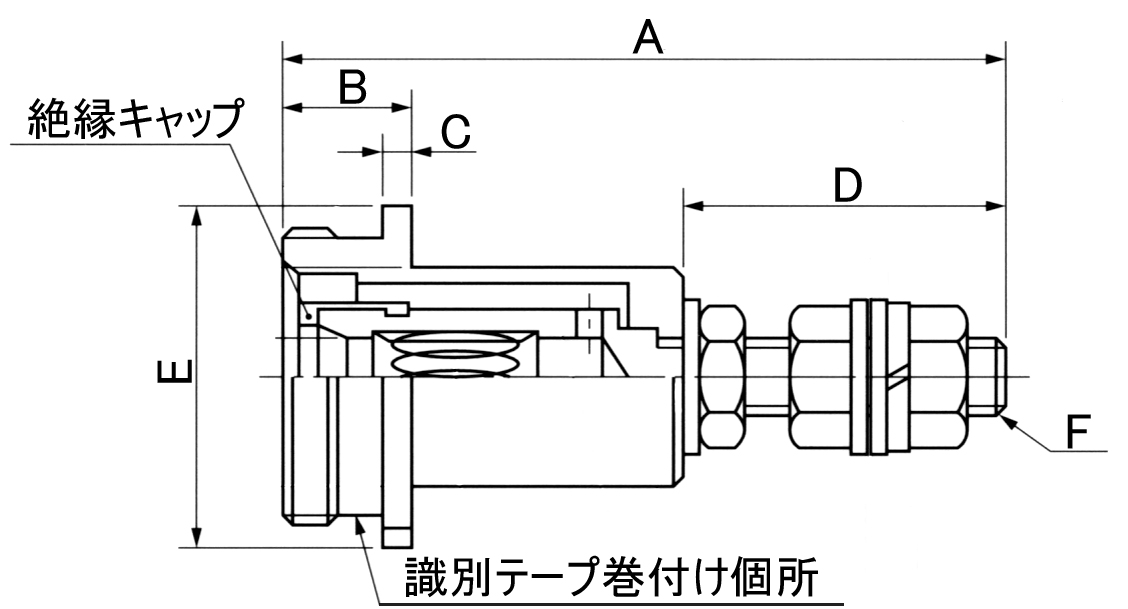

Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
PR8-M8
135
8
81
14.0
3
36.3
37
M8
PR10-M10
245
10
84
15.5
41.2
46
M10
PR14-M14
350
14
99
16.0
56.2
50
M14
PR18-M16
425
18
109
18.5
4
63.2
56
M16
PR20-M20
700
20
123
20.0
73.0
71
M20
ケーブル中継用レセプタクルソケット（ＣＲシリーズ）定格電圧は全て600VAC
型式
定格電流
（Ａ）
ソケット内径
スリーブサイズ
（ダイスサイズ）
Ａ
φＢ
φＣ
CR8-22
135
8
22
75
16.6
29.0
CR10-38
190
10
38
83
21.6
34.2
CR10-60
245
60
CR10-70
245
70
CR14-100
350
14
100
87
26.3
39.0
CR18-150
425
18
150
98
30.5
44.2
CR20-200
530
20
200
110
41.6
55.4
CR20-325
620
250
700
325
ご使用にあたって

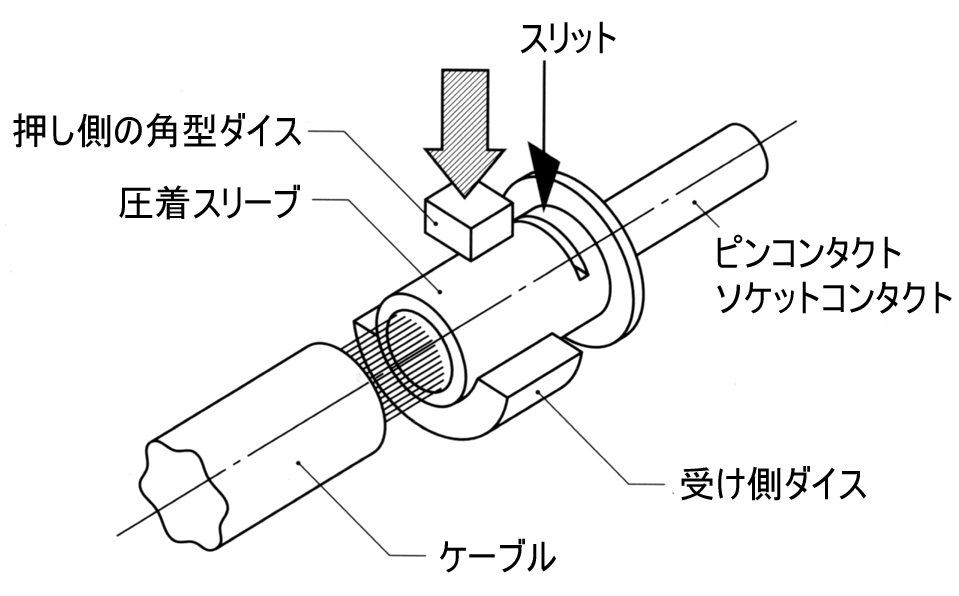

圧着
本プラグイン･コネクタは、ケーブル接続の信頼性確保のため、圧着式を採用しております。
圧着は、ＪＩＳ Ｃ ２８０５銅線用圧着端子と同様の取扱です。
圧着方向にご注意ください
圧着作業のある、ケーブル･プラグおよびケーブル中継レセプタクルの組立
圧着作業を行ってください。
圧着スリーブと適合電線範囲
スリーブサイズ
適合ケーブル （ｍｍ２）
２２
３８
６０
７０
１００
９６．３ 〜 １１７．２
１５０
１１７．２ 〜 １５２．０５
２００
１９２．６ 〜 ２４２．２７
３２５
２４２．２７ 〜 ３２５

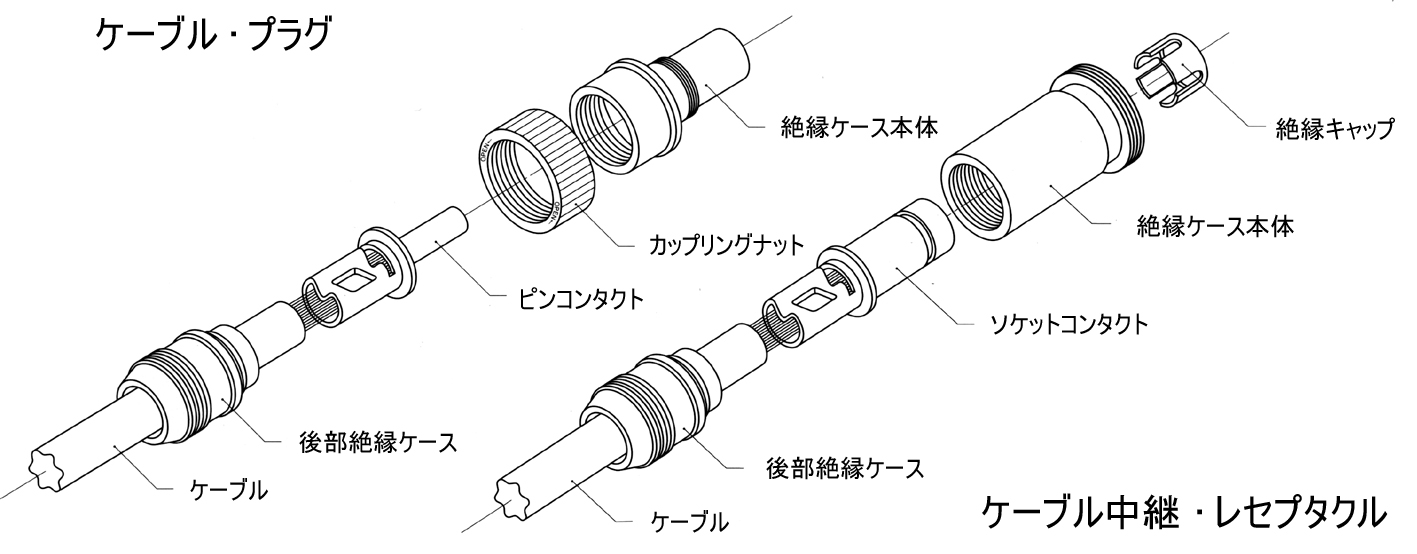

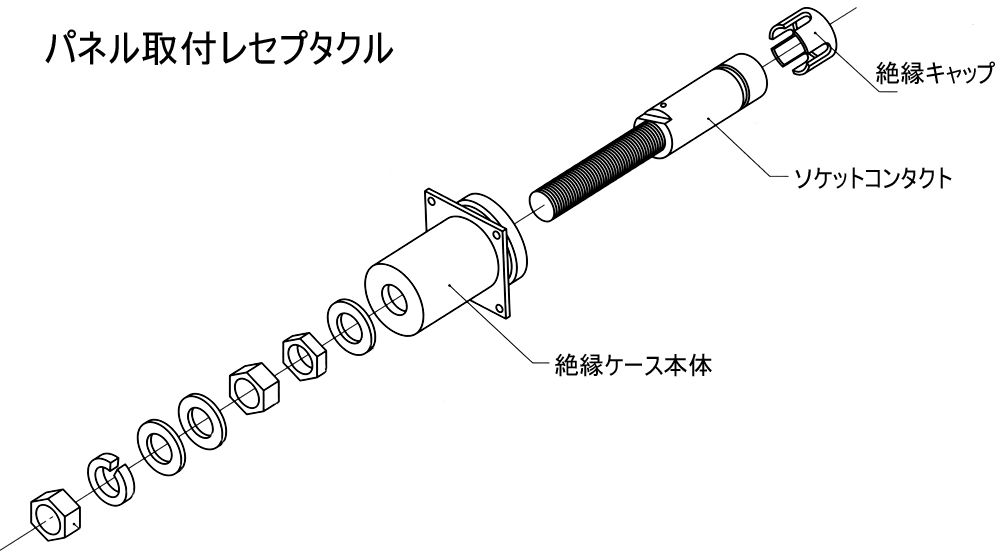

パネル取付レセプタクルの部品構成
パネル取付穴加工寸法
パネル取付レセプタクルは、パネル前面そして、パネルの後ろ側のどちらにも取り付けることが可能です。
型式
φＡ
Ｐ．Ｃ．Ｄ．
Ｃ
φＤ（またはタップ）
前面へ取付
後ろ側へ取付
PR8-M8
24.5
32.5
42
29.7
４（Ｍ３）
PR10-M10
28.5
37.5
52
36.8
５（Ｍ４）
PR14-M14
33.0
43.5
58
41.0
５（Ｍ４）
PR18-M16
38.0
48.5
65
46.0
５（Ｍ４）
PR20-M20
47.5
60.5
81
57.3
６（Ｍ５）

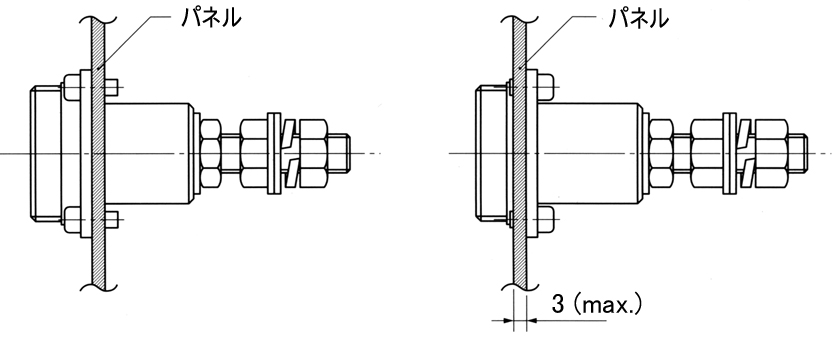

パネルへの取り付け
