バックシェルを閉め込む事によりテーパー状のブーツが絞られケーブル外皮に密着し、水の浸入を防止します。
（ブーツ内側に接着剤を塗布済み。）

→→→→→

（Ｄ）

(Ｃ)

端子周りのフェイスシールが
密着し、端子間のショートを防止します。

勘合時、オレンジ色のＯリングが、
コネクタ内部への浸入を防止します。

（B）

寸法に合わせたパッキンで、
パネル内への浸入を防止します。

(A)

右記aのピンが、1/3回転させる事により、
右記(a)のピンが(b)のポイントを乗り越えて、
確実にロックします。
（カチ音と、合いマークで確認出来ます。）

（a）プラグ側ロックピン

（b）ソケット（レセプタクル側ロックピン）

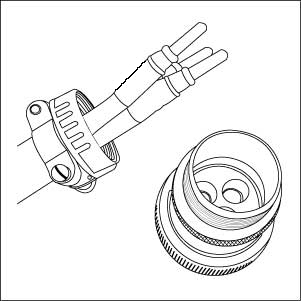

1）ケーブルと端子をハンダｏｒ圧着。

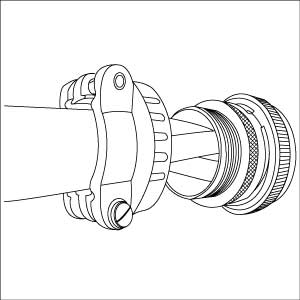

2）端子をコネクタに差し込む。（ワンタッチ）

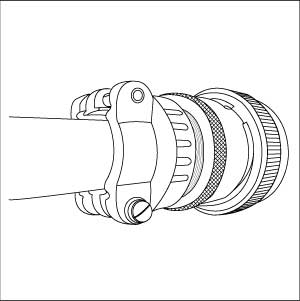

3）バックシェルをコネクタにねじ込む。

↓

→

本製品は、多極端子の仕様、形状の組み合わせで12,000種類以上御座います。
詳しくはメールかお電話（0463-92-5821）にてお問い合わせ下さい。

【３】防塵/防滴仕様

【２】アッセンブリ方法（例）

【１】ワンタッチロック

・1/3回転でワンタッチロックし、勘合ミスの心配がありません。
・専用工具無しでコネクタのアッセンブリがが可能（圧着の場合、市販のＭＩＬ圧着工具のみ必要。）
･現在お使いのケーブルを使用し、ユーザーの手で防塵/防滴コネクタをアッセンブリすることが出来ます。
・中継用プラグ＆ソケット、レセプタクルプラグ＆ソケットは勿論、Ｌ型アングルタイプ、カップリング付きなど、
　用途に合わせた様々な形状が御座います。

【特徴】
