【備考】
海外製他メーカーのプラグと勘合する様に、専用の形状に
設計製造したレセプタクル。

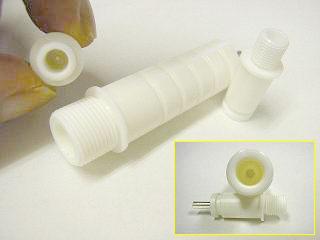

例1:8kV レセプタクル(1Ax1極)
単極コネクタ(特注)|多極コネクタ(特注)|フォーク型コネクタ(特注)|高圧コネクタ(特注)|フランジ型(特注)
高周波コネクタ(特注)|特注電極|治具関連
【備考】
パネルに丸穴を開けて固定の為、絶縁物に沿面距離を確保し、設計製作。

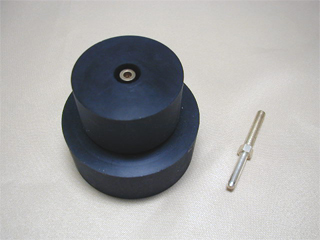

例3:50kV高圧コネクタ
【備考】
直径に制約があり、沿面距離を全長に逃がして設計。
例2:1.2kV 3極コネクター(75Ax2/35Ax1)
数十kVに対応した特注高圧コネクタを設計、製造することが可能です。
高電圧の場合、電圧(V)や電流値(A)により沿面距離、空間距離を確保しなければなりません。通常、電圧や極数が多くなるとコネクタの直径や全長も比例して大きくなります。
また、汚染度や絶縁の破壊電圧、集中電解率等を考慮する必要もございます。
限られたスペースで使用される場合は、これらの内容を満たした上で安全な製品を設計し、製作する必要が出てきます。
価格や形状等、市販の高圧コネクタで支障をきたす際はご相談ください。
高圧コネクターの設計/製作
