使用例(及び実績)
半導体製造装置の接続装置、ケーブル製造装置、
メッキ装置など。
単極コネクタ(特注)|多極コネクタ(特注)|フォーク型コネクタ(特注)|高圧コネクタ(特注)|フランジ型(特注)
高周波コネクタ(特注)|特注電極|治具関連
【備考】
油圧シリンダーで上下させる為、相手の通電パイプとの間にクリアランスを確保して設計製作。

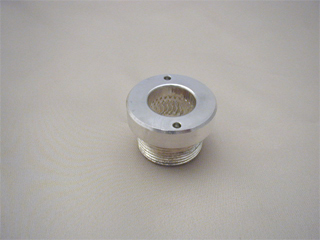

例2:Φ25(400A)パイプ用フランジタイプ(上下駆動用)
【備考】
このコネクター?は勘合と上下運動を両方行う為、C型の形状となっており、同時に面接触の構造を設けています。(天井部分)

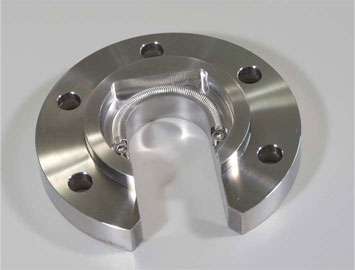

例1:フランジ型接触盤(C型)
数十A〜数千Aに対応したフランジ型コネクタを設計、製造することが可能です。(高周波仕様や高温等の対応も可能です。)
フランジ式は主に上下に摺動しながら、停止位置で通電する為に用います。半導体製造装置やケーブル製作機等、製造装置分野で幅広く
使用されております。
移動ストロークが長い場合、フランジ移動時に±公差が大きくなりますが、その場合でもパイプ外形とフランジ内径のクリアランスを確保し、常に安定した通電を確保致します。
限られたスペースで使用される場合は、これらの内容を満たした上で安全な製品を設計し、製作する必要が出てきます。
価格や形状等、市販の高圧コネクタで支障をきたす際はご相談ください。
フランジ式接触の設計/製作
