【備考】
汚水処理機用。

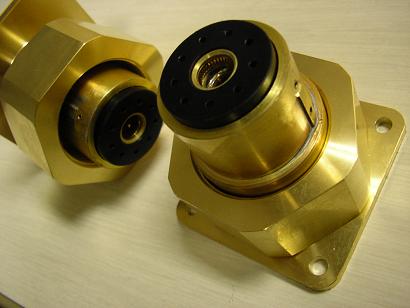

例７：13極コネクター(5Aｘ13極)

【備考】
１気圧の気圧差間を密封。パネルを貫通させて取り付けるタイプ。

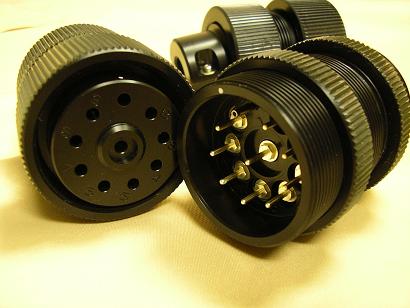

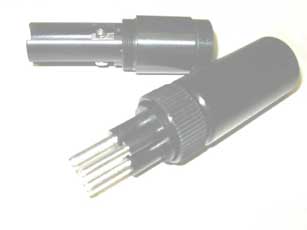

例６：12極航空機用コネクター(3Aｘ12極)

【備考】
完全に勘合した状態から５mm抜けても銅通保障で設計。
ピン直径Φ20（M18）

例５：460Ax２極コネクター（ユニットｘユニット：ドッキングタイプ）

【備考】

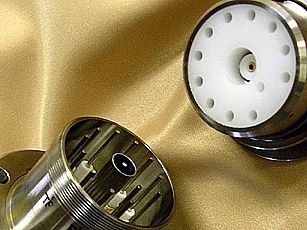

センターに同軸（シールド付）を配置し、周囲を囲う様に
信号線を１２pin配置した計１３pinのコネクタ。

例２：１３極同軸複合コネクター

【備考】
写真右のプラグのロックリングは指定により、磁性を帯びた材質にて製作。

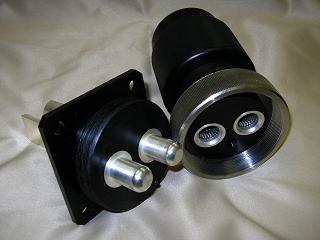

例３：２極コネクター(400Aｘ2）

単極コネクタ(特注)｜多極コネクタ(特注)｜フォーク型コネクタ(特注)｜高圧コネクタ(特注)｜フランジ型(特注)
　　　　　　　　　　　　　　　　　　　高周波コネクタ（特注）｜特注電極｜治具関連

【備考】
電圧の関連で、沿面距離を全長方向に延ばして設計。

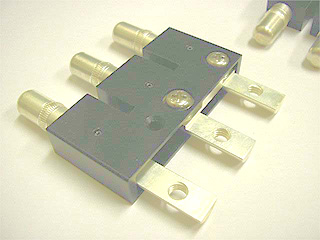

例４：３極コネクター(75Aｘ2／35Aｘ1)

【備考】

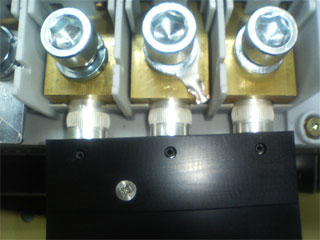

このコネクタは左上の画像の端子台に接続する為、接触子をプラグ側に取り付け、プラグ径もΦ10.85（100A）とΦ16.15（250A）の特殊サイズで製作。

例１：3極コネクター（１極辺り100A(250A)

　１極辺り数十A〜数千Aに対応した特注多極コネクタを設計、製造することが可能です。
ケーブル中継用、パネルレセプタクル+プラグ用などの形状は勿論ですが、電流値の異なる端子を複合することも可能です。
端子形状は筒状のソケットに挿すプラグ、及び丸棒状のプラグに挿すタイプの両方は可能です
機械的に自動挿入する場合は、勘合時の振れを吸収するためにガイドやフローティング機構を充実させて設計します。
プラグやソケットの径に指定がある場合でも、0.01mm単位で設計/製作が可能です。
通常無理と思われる仕様でも一度ご相談ください。1個からでも製作可能です。

多極コネクターの設計／製作
