【備考】

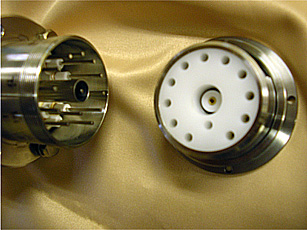

コネクタ中央の芯線のみ高周波同軸ケーブルを結合し、その
周りを囲う様に信号線(計12pin)を配置させた13pinコネクタ。
例2:高周波複合コネクタ(同軸+信号線)
単極コネクタ(特注)|多極コネクタ(特注)|フォーク型コネクタ(特注)|高圧コネクタ(特注)|フランジ型(特注)
高周波コネクタ(特注)|特注電極|治具関連
【備考】
このコネクタは高周波帯域の関係上、
各エッジ部分にラウンドを設けています。

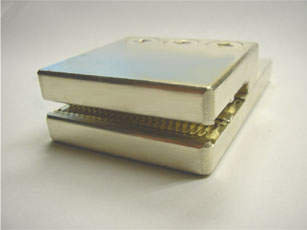

例1:フォーク型高周波コネクタ(800A)
産業機器用の特殊高周波コネクターや高周波電極を設計、製造することが可能です。
高周波の周波数領域が高くなり、且つ更に電流値が高くなる(数十A〜数千A)程、電流は素材を流れず、導体の表面に流れやすくなります。これが更に強くなると、エッジ部分を通って行きます。
これらの特性を無視しますと、温度や抵抗値が上昇し、正確な電気の伝達が行われません。それらを解決するには導体の材質や表面処理は勿論ですが、、導体の体積比等も考慮する必要が出てきます。
また、同軸タイプで設計する場合、電圧や周波数帯域により、インシュレーターの材質や芯線とシールドの距離も考えていく必要が御座います。
弊社ではこれらの様な特殊な仕様、環境を満たした製品を設計/製作致します。
特注高周波コネクタの設計/製作
単極コネクタの設計/製作
