製品スペック表(単極絶縁無しコネクター)
※型番をクリックするとPDFファイルで個別資料が参照出来ます。（一部の型番のみ。他はお問い合わせください。）

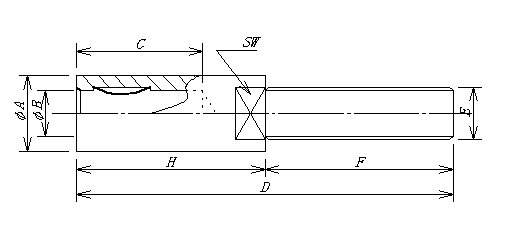

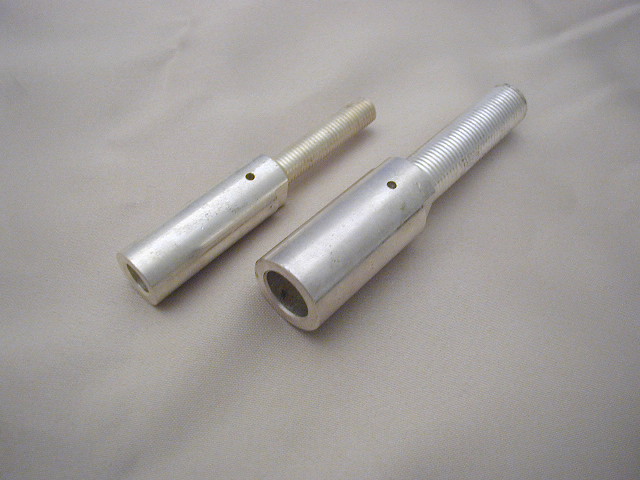

ロッド型ソケット（Mネジタイプ）
ST-MSシリーズ
| 品名 | ΦA | ΦB | C | D | E | F | H | SW | 使用接点 | 引抜力 （kg） |
挿入力 （kg） |
締付力 max.(kgm) |
定格電流 (A) |
接触抵抗 (μΩ) |
1sec 短絡電流 (kA.rms) |
重量 （g） |
| ST-MS2 ST-MS3 ST-MS4 ST-MS5 ST-MS6 |
5.5 6 7 8.5 10 |
2 3 4 5 6 |
16.5 16.5 19.5 19.5 19.5 |
36 40 50 50 53 |
M3 M4 M5 M5 M6 |
16 20 25 25 28 |
20 20 25 25 25 |
4 5 6 7 8 |
LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.20 |
0.6 0.8 1.5 1.6 2 |
0.8 1 2.2 2.2 2.5 |
0.05 0.1 0.2 0.2 0.3 |
25 35 50 70 90 |
300 200 180 150 100 |
0.5 0.8 1.2 1.5 2.5 |
4 5 9 11 15 |
| ST-MS8 ST-MS10 ST-MS12 ST-MS14 ST-MS16 ST-MS18 ST-MS20 |
14 16 18 20 22 25 28 |
8 10 12 14 16 18 20 |
34 34 34 38 38 42 42 |
78 84 90 98 106 110 122 |
M8 M10 M12 M14 M16 M16 M18 |
36 42 48 50 58 58 70 |
42 42 42 48 48 52 52 |
11 13 13 17 19 22 24 |
LA1a/0.15 LA1a/0.15 LA1a/0.15 LA1a/0.20 LA1a/0.20 LA1a/0.20 |
2 3 3 4.6 6.6 7.6 8.1 |
2.5 3.5 3.6 5.1 7.1 10.2 12.2 |
0.6 1 1.6 2.2 3.6 3.6 4.1 |
125 180 230 280 340 400 460 |
60 50 40 35 25 20 15 |
4.5 5.5 7.0 11.5 13.5 15.0 17.0 |
47 67 88 123 163 196 270 |
| ST-MS25 ST-MS30 ST-MS35 ST-MS40 |
38 42 48 52 |
25 30 35 40 |
62 |
149 156 165 180 |
M20 M24x2 M30x2 M36x3 |
74 82 90 105 |
75 |
32 36 41 46 |
LA1b/0.15x2 | 8.1 10.2 12.2 12.2 |
12.2 12.2 15.3 15.3 |
5.3 8.1 15.3 25.5 |
620 800 1000 1200 |
10 9 8 7 |
27.5 35 40 45 |
600 740 1080 1430 |

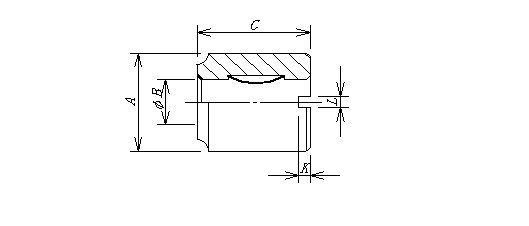

シリンダ型ソケット（ねじ込みタイプ）
ST-MS_Nシリーズ
| 品名 | A | B | C | K | L | 使用接点 | 引抜力 (kg) |
挿入力 (kg) |
締付力 max.(kgm) |
定格電流 (A) |
接触抵抗 (μΩ) |
1sec 短絡電流 (kA.rms) |
重量 (g) |
| ST-MS2N ST-MS3N ST-MS4N ST-MS5N ST-MS6N |
M8x0.75 M8x0.75 M8x0.75 M10x1 M10x1 |
2 3 4 5 6 |
16.5 16.5 19.5 19.5 19.5 |
1.5 1.5 1.5 2 2.5 |
1.5 1.5 1.5 1.5 2 |
LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.15 LAⅢ/0.20 |
0.6 0.8 1.5 1.6 2 |
0.8 1 2.2 2.2 2.5 |
0.3 0.3 0.3 0.5 1 |
25 35 50 70 90 |
300 200 180 150 100 |
0.5 0.8 1.2 1.5 2.5 |
5.1 5.2 6 7.2 11 |
| ST-MS8N ST-MS10N ST-MS12N ST-MS14N ST-M16N ST-MS18N ST-MS20N |
M14x1 M18x1 M20x1 M22x1 M24x1 M28x1 M30x1 |
8 10 12 14 16 18 20 |
34 34 34 38 38 42 42 |
2.5 3.5 3.5 4 4 4 4 |
2.5 3.5 3.5 4 4 4 5 |
LA1a/0.15 LA1a/0.15 LA1a/0.15 LA1a/0.20 LA1a/0.20 LA1a/0.20 LA1a/0.20 |
2 3 3 4.6 6.6 7.6 8.1 |
2.5 3.5 3.6 5.1 7.1 10.2 12.2 |
1.3 2.3 3.1 3.6 3.6 5.6 6.6 |
125 180 230 280 340 400 460 |
60 50 40 35 25 20 15 |
4.9 5.5 7.0 11.5 13.5 15 17 |
22 40 44 58 64 107 116 |
| ST-MS25N ST-MS30N ST-MS35N ST-MS40N ST-MS45N ST-MS50N |
M42x1.5 M48x1.5 M50x1.5 M55x1.5 M60x2 M65x2 |
25 30 35 40 45 50 |
62 | 5 5 5 6 6 6 |
5 5 5 6 6 7 |
LA1b/0.15ｘ2 | 8.1 10.2 12.2 12.2 12.2 13.3 |
12.2 12.2 15.3 15.3 15.3 15.3 |
15.3 20.4 22.5 28.1 43.9 51 |
620 1000 1400 1800 2200 2500 |
10 9 8 7 7 6 |
27 35 40 45 50 55 |
402 496 436 482 512 569 |

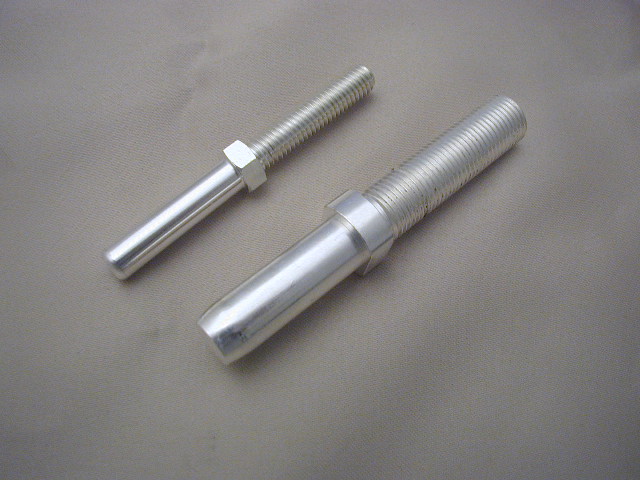

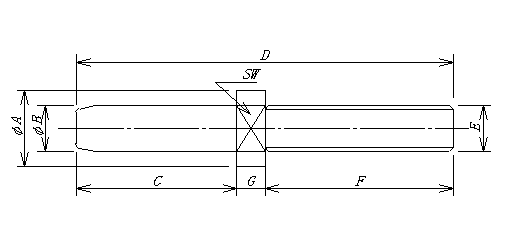

プラグ（Mネジタイプ）
ST-MPシリーズ
ST-MPシリーズ
| 品名 | ΦA | ΦB | C | D | E | F | H | SW | 締付力 max.(Kgm) |
定格電流 (A) |
重量 （g） |
| ST-MP2N ST-MP3N ST-MP4N ST-MP5N ST-MP6N |
6kt | 2 3 4 5 6 |
16.5 16.5 19.5 19.5 19.5 |
35.5 40 48.5 48.5 51.5 |
M3 M4 M5 M5 M6 |
16 20 25 25 28 |
3 3.5 4 4 4 |
4 5 6 7 8 |
0.05 0.1 0.2 0.2 0.3 |
25 35 50 70 90 |
2 3 6 8 12 |
| ST-MP8N ST-MP10N ST-MP12N ST-MP14N ST-MP16N ST-MP18N ST-MP20N |
6kt 6kt 18 20 22 25 28 |
8 10 12 14 16 18 20 |
34 34 34 38 38 42 42 |
75 81 87 95 103 107 119 |
M8 M10 M12 M14 M16 M16 M18 |
36 42 48 50 58 58 70 |
5 5 5 7 7 7 7 |
11 13 13 17 19 22 24 |
0.6 1 1.6 2.2 3.6 3.6 4.1 |
125 180 230 280 340 400 460 |
31 51 79 121 170 203 271 |
| ST-MP25N ST-MP30N ST-MP35N ST-MP40N |
38 42 48 52 |
25 30 35 40 |
62 | 145 152 162 175 |
M20 M24x2 M30x2 M36x2 |
74 81 90 105 |
9 9 10 11 |
32 36 41 46 |
5.2 8.1 15.3 25.5 |
620 800 1000 1200 |
506 745 1149 1656 |
上記は全て、標準タイプとなっており、抜き差し回数は約5000回です。（一万回対応も御座います。）
寸法変更、及びカスタム製作も承っております。
